●一般的特性

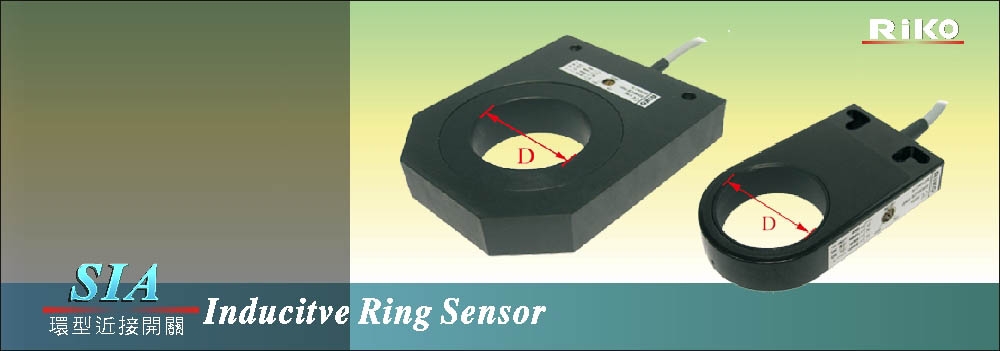

环型近接感应器的感应装置就在其环形物中。当有金属的物体通过此环形物时，感应器便产生作用。特别适合用于检测细小的金属物体，例如螺丝钉、螺帽、垫圈等。以及连续金属线的断裂检测。感应器的外罩是塑料制。内径为5、12、15、22、25、30、44、63、100 mm.
|
|
●与延迟输出共同使用
所有形式的环型近接感应器，都可以运用于可编程序的ALTP系列的延迟放大器，并可确保检测快速移动的小物体。
|
|
●金属接近感应区域的影响
如果有移动的金属零件靠近感应区域时，感应功能可能会被干扰。为了避免此情况发生，在装置时，请与金属物体保持一段距离，以确保不会干扰到感应功能。
|
MINIMUM DISTANCE BETWEEN SENSORS
|
|
MODEL
|
SIA02
|
SIA12
|
SIA15
|
SIA22
|
SIA25
|
SIA30
|
SIA44
|
SIA63
|
SIA100
|
|
A(Fig.1)mm
|
25
|
30
|
30
|
60
|
20
|
60
|
300
|
300
|
600
|
|
B(Fig.2)mm
|
10
|
10
|
10
|
20
|
1
|
20
|
250
|
250
|
650
|
●感应器的使用
通过感应器的每件物体，其间隔距离，至少要有一个感应器宽度的距离。如果有超过一个以上的感应器，被装置在邻近区域，相互间距离，必须遵守如附表所示的最小距离。
|
|
●环型光电感应器的选择
依据最小洞径做选择。如此敏锐性的调整可以在正常值内，而不会有不正当运作的风险。
|
MODEL
|
SIA02
|
SIA12
|
SIA15
|
SIA22
|
SIA25
|
SIA30
|
SIA44
|
SIA63
|
SIA100
|
|
Leght mm
|
1
|
2
|
2
|
6
|
7
|
7
|
9
|
12
|
20
|
|
Diameter mm
|
0.7
|
1.2
|
1.2
|
3
|
4
|
4
|
5
|
6
|
12
|
|
|
|
|
●灵敏度的调整
根据操作指南的指示，挑选最适合的型号后，强烈建议在最后安装定位后，再做敏锐度的调整，并注意是否有任何的金属物体会影响到它的正常功能。顺时针方向旋转可增加敏锐度。
|
|
|
|
●动作频率
环型近接感应器的切换频率取决于被测物通过时延迟的脉冲时间，并依据以下公式：
切换频率 (Hz) = 1/(T 脉冲 + 10) ms
理可证，切换频率将如右侧图表。
|
|
|
|
●输出延迟
所有我们的环型近接感应器(NPN和PNP放大型式)都备有ON-OFF开关，以控制输出供给的延迟100ms. 这个延迟提供感应器能够检测出金属小物体快速的通过感应区域。
|
|
|
Output mothod 输出模式
|
NPN N.O./N.C..
|
SIA05-N
|
SIA12-N
|
SIA15-N
|
SIA22-N
|
SIA30-N
|
|
PNP N.O./N.C..
|
SIA05-P
|
SIA12-P
|
SIA15-P
|
SIA22-P
|
SIA30-P
|
|
Sensing surface / 检测方向
|
D=5mm
|
D=12mm
|
D=15mm
|
D=22mm
|
D=30mm
|
|
Standard sensing object / 标准检测物
|
0.7mm min.
|
1.2mm min.
|
2mm min.
|
3mm min.
|
|
Operating voltage / 工作电压
|
DC12 ~ 24 V
|
|
Current consumption / 消耗电流
|
15 mA
|
|
Load current / 负载电流
|
100 mA Max. at DC24V
|
|
Operating temperature / 工作温度范围
|
-20℃ ~ + 60℃
|
|
Protection degree / 防水等级
|
IP 65
|
|
Wiring method / 出线方式
|
Ø4.2 x 2 M / 4-wires
|
|
Recommended power unit/应用电源供给单元
|
ST - 1 . ST - T2
|
|
Weight / 重量
|
Approx.100g
|
 |
