一、 TQ18-DU10/40系列扩散反射型 光电开关
Model / 型号
NPN L.on/D.on
TQ18-DU10/40N
TQ18-DU10/40NK1
PNP L.on/D.on
TQ18-DU10/40P
TQ18-DU10/40PK1
Sensing type / 检出方式
Diffuse reflection/扩散反射式
Sensing distance / 检出距离
10cm / 40cm
Emitting light / 发光源
Infrared LED 850nm
Operating voltage / 工作电压
DC12 ~ 24 V
Current Consumption / 消耗电流
34mA Max.
Load current / 负载电流
100mA Max. at DC24V
Response time / 反应时间
1.5 ms Max.
Insulation resistance / 隔离阻抗
20MΩ min. (DC500V)
Voltage withstandabiligy / 绝缘耐压
AC1000V 60Hz for 60 Sec.
Operating temperature/工作温度
- 20 ℃ ~ + 60 ℃
Ambient humidity / 工作湿度
35% ~ 85% RH
Protection degree / 防水等级
IP66
Material / 外观材质
ABS
Wiring method / 出线方式
Pre-wired O4.2 x 2 M / 3-wires 出线
M12 plug-in connector type / M12接头
Weight /重量
Approx.65g
Approx.18g
二、 TQ18-10/20系列对照式 光电开关
TQ18-10/20N
TQ18-10/20NK1
TQ18-10/20P
TQ18-10/20PK1
Through-beam Series / 对照式
10M / 20M
(Receiver)40mA Max. (Emitter)18mA Max.
RX：Pre-wired O4.2 2M / 4-wires TX：Pre-wired O4.2 2M / 2-wires
Approx.130g
Approx.35g
三、 TQ18-R2系列镜片反射型 光电开关
TQ18-R2N
TQ18-R2NK1
TQ18-PR2N
TQ18-PR2NK1
TQ18-R2P
TQ18-R2PK1
TQ18-PR2P
TQ18-PR2PK1
Retroreflective/镜片反射式
Polarizing Retroreflective/偏光镜反射式
2M
1M
Red LED 650nm
DC12~24V
- 25 ℃ ~ + 60 ℃
Pre-wired O4.2 x 2M / 4-wires
M12plug-in connector type / M12接头
四、 TQ18-PR1 系列NEW偏光镜片反射型光电开关

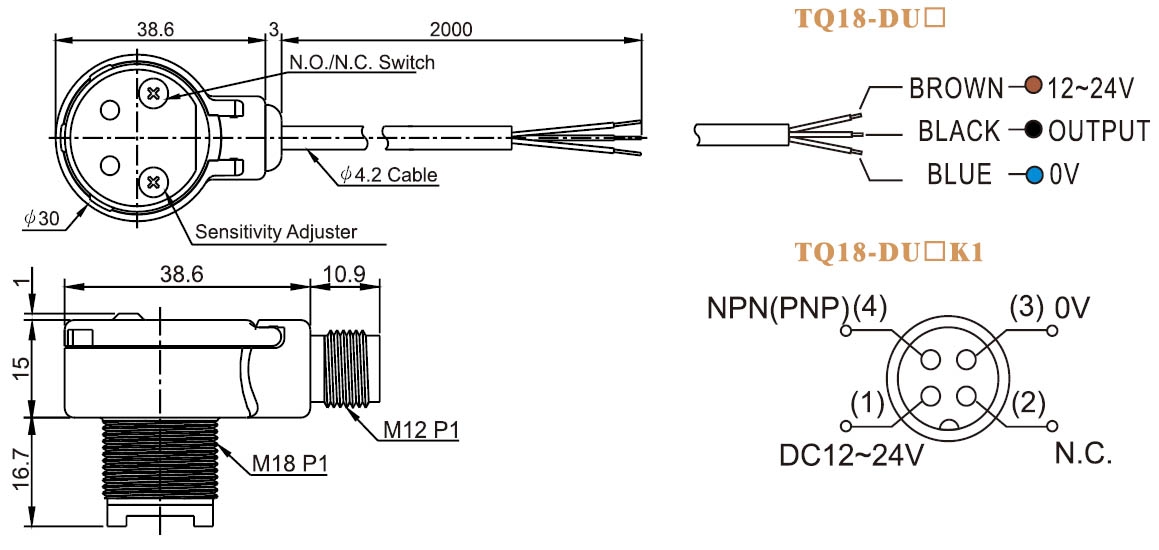

尺寸图
